7000个GPU往时所未有的细节模拟量子微芯片。
哄骗Perlmutter 超等狡计机,筹商东说念主员达成了量子微芯片的创记载界限模拟,以阅兵和考据下一代量子硬件想象。
劳伦斯伯克利国度实验室(伯克利实验室)和加州大学伯克利分校的筹商东说念主员完成了迄今为止在量子微芯片上进行的最详备的模拟之一。该项方针志着在阅兵量子时候所需硬件方面取得了紧迫进展。

科学家们哄骗好意思国动力部超等狡计机上的数千个GPU,往时所未有的物理细节模拟了量子微芯片。起原:Shutterstock
为了完成这项职责,该团队依靠了位于好意思国动力部(DOE) 用户本领——国度动力筹商科学狡计中心 (NERSC) 的 Perlmutter 超等狡计机上启动的 7000 多个 NVIDIA GPU。
在本色制造量子芯片之前对其进行模拟,不错让科学家评估其功能并趁早发现潜在的想象残障。通过在捏造环境中测试性能,筹商东说念主员不错擢升可靠性并减少本钱不菲的制造迭代。伯克利实验室应用数学与狡计筹商部(AMCR) 的 Zhi Jackie Yao和野中郁次郎均附庸于量子系统加快器 (QSA),他们竖立了先进的电磁模子来分析这些芯片的启动机制,这是构建更宽阔的量子硬件的要害一步。
“该狡计模子猜想想象有筹画怎么影响芯片中的电磁波传播,”野中郁次郎说,“以确保发生正确的信号耦并吞幸免毋庸要的串扰。”
在这个名目中,团队哄骗其百亿亿次级建模平台ARTEMIS,对一款芯片进行了模拟和阅兵。该芯片是由加州大学伯克利分校伊尔凡·西迪基(Irfan Siddiqi)的量子纳米电子实验室与伯克利实验室的先进量子测试平台(AQT)相助竖立的。Yao将在高性能狡计、收集、存储和分析国外会议(SC25)上展示联系时候后果。

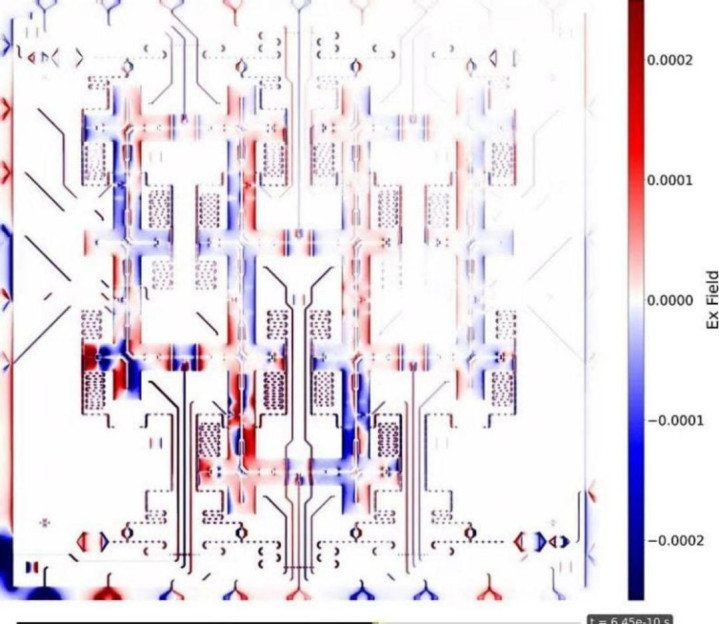

一个筹商团队哄骗珀尔穆特超等狡计机的7168个NVIDIA GPU,在24小时内险些全部启动,见效明白了一块多层芯片的结构和功能。这块芯片边长10毫米,厚度0.3毫米,蚀刻纹路宽度仅为1微米。起原:Yao/伯克利实验室
制造量子芯片需要将闇练的微波工程时候与超低温量子物理的条件网络首。恰是由于这种经典与量子要素的交融,率先在好意思国动力部百亿亿次级狡计名目贪图下竖立的ARTEMIS模子,为模拟这些器件里面复杂的电磁行径提供了一个灵验的框架。
针对小型芯片的大型模拟
并非所有目子芯片模拟王人需要如斯宽阔的狡计才气,但对这款极其微弱且结构极其复杂的芯片进行建模,险些消耗了Perlmutter超等狡计机的全部算力。筹商东说念主员在24小时内险些用尽了其7168个NVIDIA GPU,才得以捕捉到这款尺寸仅为10毫米见方、厚度仅为0.3毫米、蚀刻宽度仅为1微米的多层芯片的结构和功能。
微芯片的狡计机生成蚀刻图
“据我所知,此前还莫得东说念主使用完好的Perlmutter系统界限进行过微电子电路的物理建模。咱们其时使用了近7000个GPU,”野中郁次郎说说念。“咱们将芯片破裂化为110亿个网格单位。咱们大概在7小时内启动卓绝100万个时期步,澳洲幸运5app这使得咱们大概在Perlmutter系统上一天之内评估三种电路建设。若是莫得完好的系统,这些模拟在如斯短的时期内是不行能完成的。”
恰是这种缜密进度使得这项模拟独树一帜。其他模拟由于建模才气的圆寂,连续将芯片视为“黑盒”,而使用Perlmutter的大界限并行GPU,则为Yao和野中郁次郎提供了宽阔的狡计才气,使他们大概深切筹商物理细节,并展示芯片的职责旨趣。
Yao说:“咱们进行的是全波物理级仿真,这意味着咱们眷注芯片上使用的材料、芯片的布局、金属导线(铌或其他金属导线)的布线形态、谐振器的构建形态、尺寸、局势以及所用材料。咱们眷注这些物理细节,并将它们纳入咱们的模子中。”
除了对芯片进行缜密的不雅察外,该模拟还模拟了实验室实验的体验——量子比特怎么互沟通讯以及怎么与量子电路的其他部分通讯。
Yao示意,恰是这些特色的聚首——既瞩目芯片的物祈望象,又具备及时仿真才气——使得该仿真时候独树一帜:“这种聚首至关紧迫,九游会j9因为咱们使用了偏微分方程和麦克斯韦方程,况且在时域中进行狡计,从而大概辩论非线性行径。所有这些要素加在全部,使咱们领有了唯一无二的才气。”
NERSC通过“珀尔穆特量子信息科学贪图”救助了许大批子信息科学名目,该贪图为有远景的量子名目提供珀尔穆特天文台主任解放主管储备时期。尽管如斯,职责主说念主员示意,解决如斯大界限的模拟仍然是一项令东说念主感奋的挑战。
{jz:field.toptypename/}“这项职责是迄今为止在珀尔穆特超等狡计机上最齐人攫金的量子名目之一,它哄骗 ARTEMIS 和 NERSC 的狡计才气,捕捉卓绝四个数目级的量子硬件细节,”参与该名见地NERSC量子狡计工程师 Katie Klymko 说。
模拟下一步
接下来,该团队贪图进行更多模拟,以加强对芯片想象的定量相识,并了解它如安在更大的系统中明白作用。
Yao说:“咱们但愿进行更定量的模拟,以便进行后解决并量化系统的频谱行径。咱们念念望望量子比特怎么与电路的其余部分共振。在频域方面,咱们但愿将其与其他频域模拟进行比拟,从而更有信心肠考据模拟扫尾的定量准确性。”
最终,模拟扫尾将摄取终极磨真金不怕火:与执行全国进行比拟。当芯片制造完成并经由全面测试后,姚和野中郁次郎将检会他们的模子推崇怎么,并据此进行退换。
野中郁次郎和Yao强调,若是莫得伯克利大学各部门的密切相助,如斯缜密地模拟这项时候是不行能的。从AMCR到QSA,从AQT到NERSC,各部门不仅提供了狡计才气,还孝顺了专科东说念主员的专科学问,为模拟提供了救助。QSA主任伯特·德容示意,这种相助已为科学卓绝带来了紧迫后果。“这项前所未有的模拟成绩于科学家和工程师之间的闲居相助,是加快量子硬件想象和竖立的要害一步,”他说说念,“更宽阔、性能更高的量子芯片将为筹商东说念主员解锁新的才气,并拓荒科学的新阶梯。”
